Sistema Sonelastic® para muestras grandes

Para la caracterización no destructiva de los módulos elásticos y el amortiguamiento de materiales a temperatura ambiente utilizando la Técnica de Excitación por Impulso en concordancia con los estándares ASTM E1876, C1259 y E756.

Sistema Sonelastic® para muestras grandes
Sistema Sonelastic® para muestras grandes para clasificación de vigas de madera.

Especificaciones generales del sistema:

  • Rango para módulo de Young: desde 0.5 hasta 900 GPa.
  • Rango de frecuencia: desde 20 Hz hasta 96 kHz.
  • Modos de vibración: Flexional, torsional y planal.
  • Rango de dimensiones: desde 120 mm (~ 4 ¾ pulgadas) hasta 5.3 m (~17.4 pies).
  • Geometrías: Barras de sección transversal cuadrada, cilindros y barras.

  • Barras de sección transversal cuadrada
    • Ancho y espesura (A): desde 20 hasta 200 mm.
    • Largo (L): desde 120 hasta 5.300 mm.
    • Razón de aspecto: L/A ≥ 3.
  • 1
  • 2
  • 3

Elementos de este Sistema:

  • 01 Licencia do Software Sonelastic® con actualización por 5 años;
  • 01 Computadora Dell Inspiron Laptop 15 3000 con MS Windows;
  • 01 Módulo USB de adquisición de señal ADAC;
  • 01 Soporte ajustable SA-AG para muestras grandes;
  • 01 Dispositivo de impulso medio;
  • 01 Sensor Acústico CA-DP;
  • 01 Trípode ajustable para el Sensor Acústico CA-DP;
  • Manuales de instalación y operación.
Configuración básica:
  • 01 Licencia do Software Sonelastic® con actualización por 5 años [Catálogo página 14];
  • 01 Módulo USB de adquisición de señal ADAC [Catálogo página 11];
  • 01 Soporte ajustable SA-AG para muestras grandes [Catálogo página 06];
  • 01 Dispositivo de impulso medio [Catálogo página 09];
  • 01 Sensor Acústico CA-DP [Catálogo página 10];
  • 01 Trípode ajustable para el Sensor Acústico CA-DP [Catálogo página 13];
  • Manuales de instalación y operación;
  • Envío y entrenamiento.
Elementos opcionales de la configuración básica:
  • 01 Computadora Dell Inspiron Laptop 15 3000 con MS Windows [Catálogo página 16];
  • Envío, instalación y capacitación en el sitio.

Condiciones comerciales:

  • Plazo de entrega: Dentro de los 30 días siguientes a la orden de compra;
  • Periodo de garantía: 02 años.


Descubra los Sistemas Sonelastic® :
Sistemas Sonelastic® para muestras pequeñas
Sistemas Sonelastic® para muestras medianas
Cotación para Sistema Sonelastic® personalizado

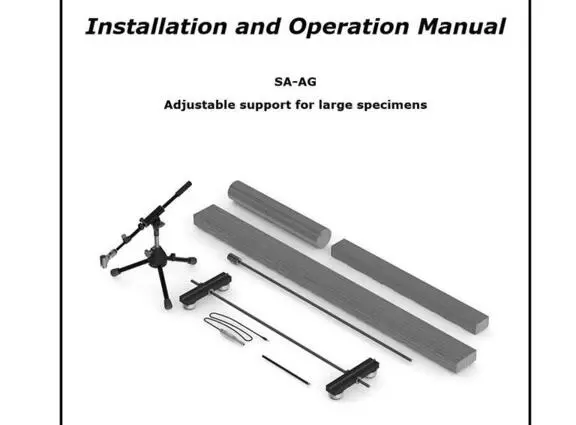

Manual del Soporte SA-AG
