Soportes para muestras

SB-AP – Soporte para muestras pequeñas y barras engastadas

El soporte SB-AP permite la caracterización de muestras pequeñas siendo también apropiado para materiales con restricciones dimensionales, por ejemplo, vidrios, biomateriales y metales amorfos.

Nota: El estándar ASTM 1876-15, tópico 7.5, especifica el uso de mantas de espuma de poliuretano como una alternativa para soportar las muestras, sin embargo, la espuma de goma puede interferir significativamente en la caracterización del amortiguamiento y moderadamente en el cálculo del módulo de Young. La interferencia en la determinación del módulo de Young es despreciable (<0.1%) para materiales cuyo valor del módulo de Young sobrepasa los 50 GPa.

Soporte para Muestras de Tamano Pequeno
Soporte para Muestras de Tamano Pequeno Manual
Soporte para Muestras de Tamano Pequeno y IED

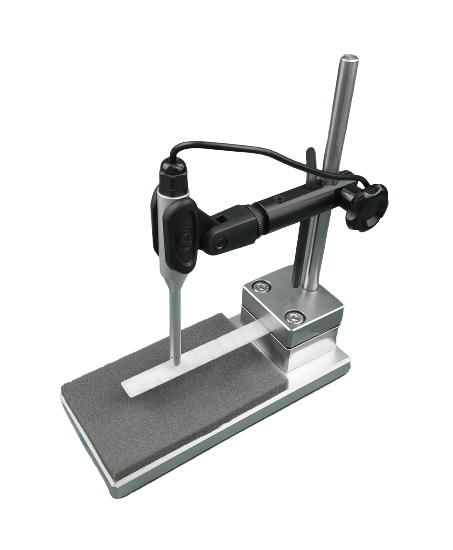

Soporte para Muestras de Tamano Pequeno Engastada

Geometrías y dimensiones:

Barras de sección transversal rectangular
  • Ancho y espesura (A): de 2 a 40 mm
  • Largo (L): de 15 a 120 mm.
  • Relación de aspecto: L/A ≥ 3.
Barras de sección transversal rectangular
  • Espesura (T): desde 2 hasta 40 mm.
  • Ancho (W): desde 2 hasta 40 mm.
  • Largo (L): desde 15 hasta 120* mm.
  • Razón de aspecto: L/W ≥ 4 and W/T ≤ 8.
*Para muestras engastadas la longitud máxima es de 200 mm.
Cilindros
  • Diámetro (D): desde 2 hasta 60 mm.
  • Largo (L): desde 15 hasta 120 mm.
  • Razón de aspecto: L/D ≥ 2.
Discos
  • Espesura (T): desde 1 hasta 8 mm.
  • Diámetro (Do): desde 15 hasta 80 mm.
  • Razón de aspecto: D/T ≥ 10.
Anillos
  • Espesura (T): desde 1 hasta 8 mm.
  • Diámetro externo (Do): desde 15 hasta 80 mm.
  • Diámetro interno (Di): desde 0 hasta 40 mm.
  • Razón de aspecto: Do/T ≥ 10 y Do/Di ≥ 2.

SA-BC – Soporte ajustable para barras y cilindros

El soporte SA- BC permite la caracterización simultánea de los módulos elásticos y el amortiguamiento de muestras de tamaño medio. Es especialmente apropiado para maderas, refractarios, concretos y materiales cementosos.

Soporte SA-BC

Geometrías y dimensiones:

Barras de sección transversal cuadrada
  • Ancho y espesura (A): 2 hasta 170 mm.
  • Largo (L): desde 100 hasta 450 mm.
  • Razón de aspecto: L/A ≥ 3.
Barras de sección transversal rectangular
  • Espesura (T): desde 2 hasta 170 mm.
  • Ancho (W): desde 2 hasta 170 mm.
  • Largo (L): desde 100 hasta 450 mm.
  • Razón de aspecto: L/W ≥ 4 y W/T ≤ 8.
Cilindros
  • Diámetro (D): desde 2 hasta 200 mm.
  • Largo (L): desde 100 hasta 450 mm.
  • Razón de aspecto: L/D ≥ 2.

SX-PD – Soporte ajustable para discos y anillos

El soporte SX-PD permite la caracterización de los módulos elásticos y el amortiguamiento de discos de tamaño medio, anillos y placas. Es especialmente adecuado para piedras de esmeril, productos de madera y compuestos.


Geometrías y dimensiones:

Discos
  • Espesura (T): desde 5 hasta 60 mm.
  • Diámetro (Do): desde 80 hasta 380 mm.
  • Razón de aspecto: D/T ≥ 10.
Anillos
  • Espesura (T): desde 5 hasta 60 mm.
  • Diámetro externo (Do): desde 80 hasta 380 mm.
  • Diámetro interno (Di): desde 0 hasta 190 mm.
  • Razón de aspecto: Do/T ≥ 10 y Do/Di ≥ 2.

SA-AG – Soporte ajustable para muestras grandes

El soporte SA-AG permite la caracterización simultánea de los módulos elásticos y el amortiguamiento de barras y cilindros grandes. Es especialmente adecuado para clasificación de maderas y para probar productos de concreto.


Geometries and dimensions:

Barras de sección transversal cuadrada
  • Ancho y espesura (A): desde 20 hasta 200 mm.
  • Largo (L): desde 120 hasta 5.300 mm.
  • Razón de aspecto: L/A ≥ 3.
Barras de sección transversal rectangular
  • Espesura (T): desde 20 hasta 200 mm.
  • Ancho (W): desde 20 hasta 200 mm.
  • Largo (L): desde 120 hasta 5.300 mm.
  • Razón de aspecto: L/W ≥ 4 y W/T ≤ 8.
Cilindros
  • Diámetro (D): desde 20 hasta 200 mm.
  • Largo (L): desde 120 hasta 5.300 mm.
  • Razón de aspecto: L/D ≥ 2.
