Sistema Sonelastic® para muestras medianas

Para la caracterización no destructiva de los módulos elásticos y el amortiguamiento de materiales a temperatura ambiente utilizando la Técnica de Excitación por Impulso en concordancia con los estándares ASTM E1876, C1259 y E756.

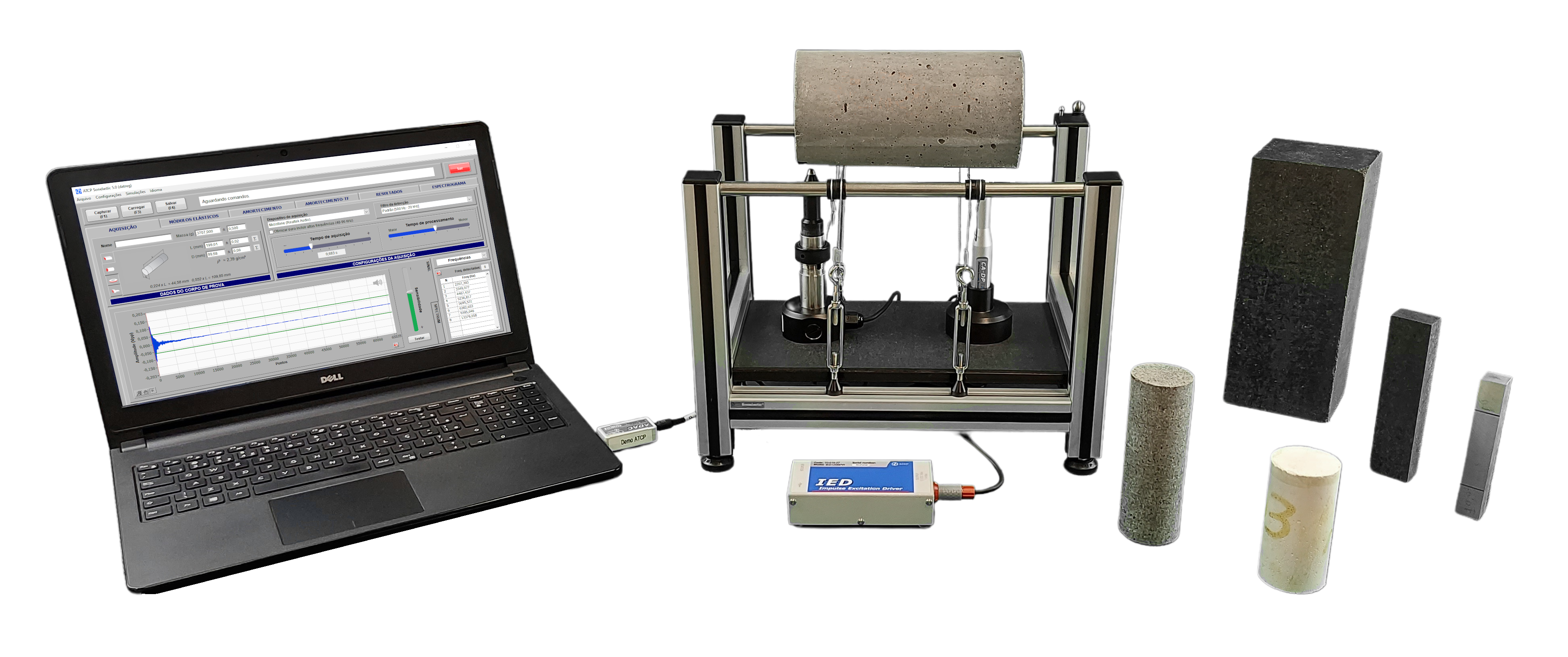

Sistema Sonelastic para muestras medianas Flexional
Cilindro de hormigón en modo de vibración por flexión y ejemplos de probetas refractarias, de roca y cerámica.

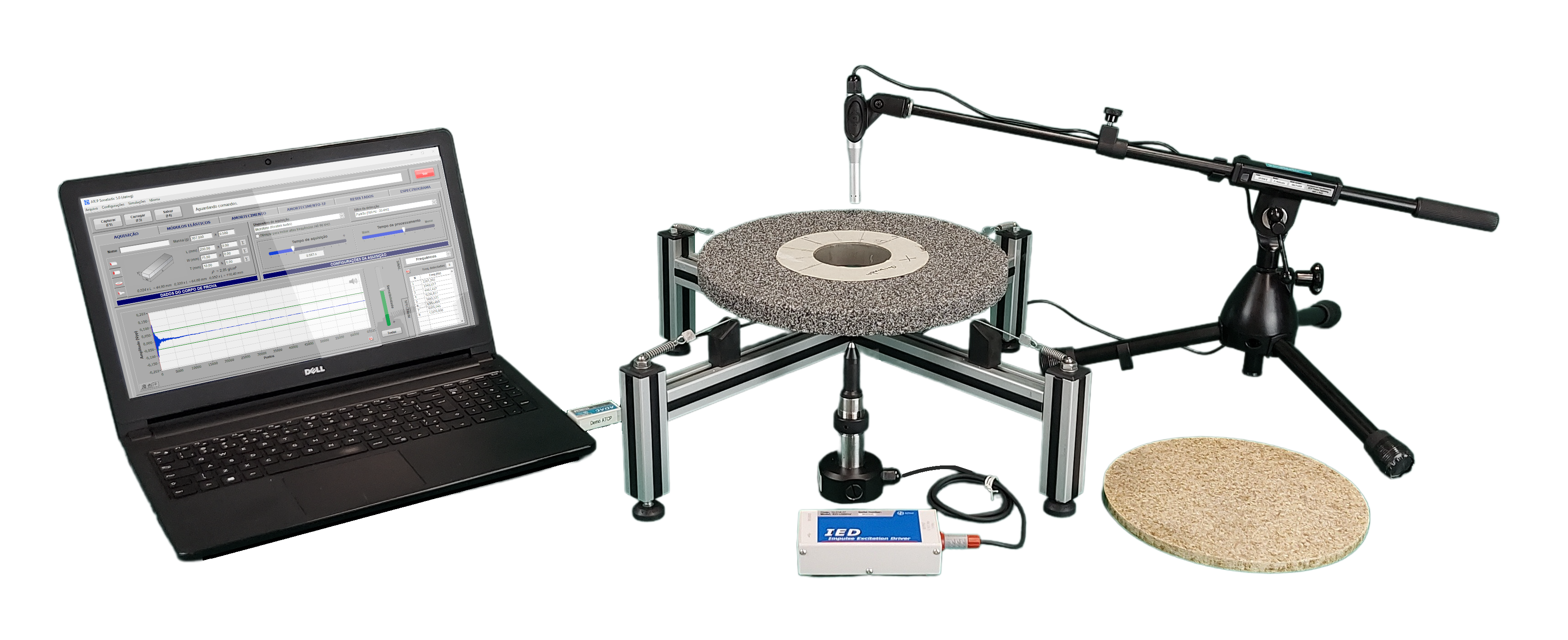

Sistema Sonelastic para muestras medianas Planar
Muela abrasiva de anillo cerámico en modo de vibración plana y probeta en geometría de disco.

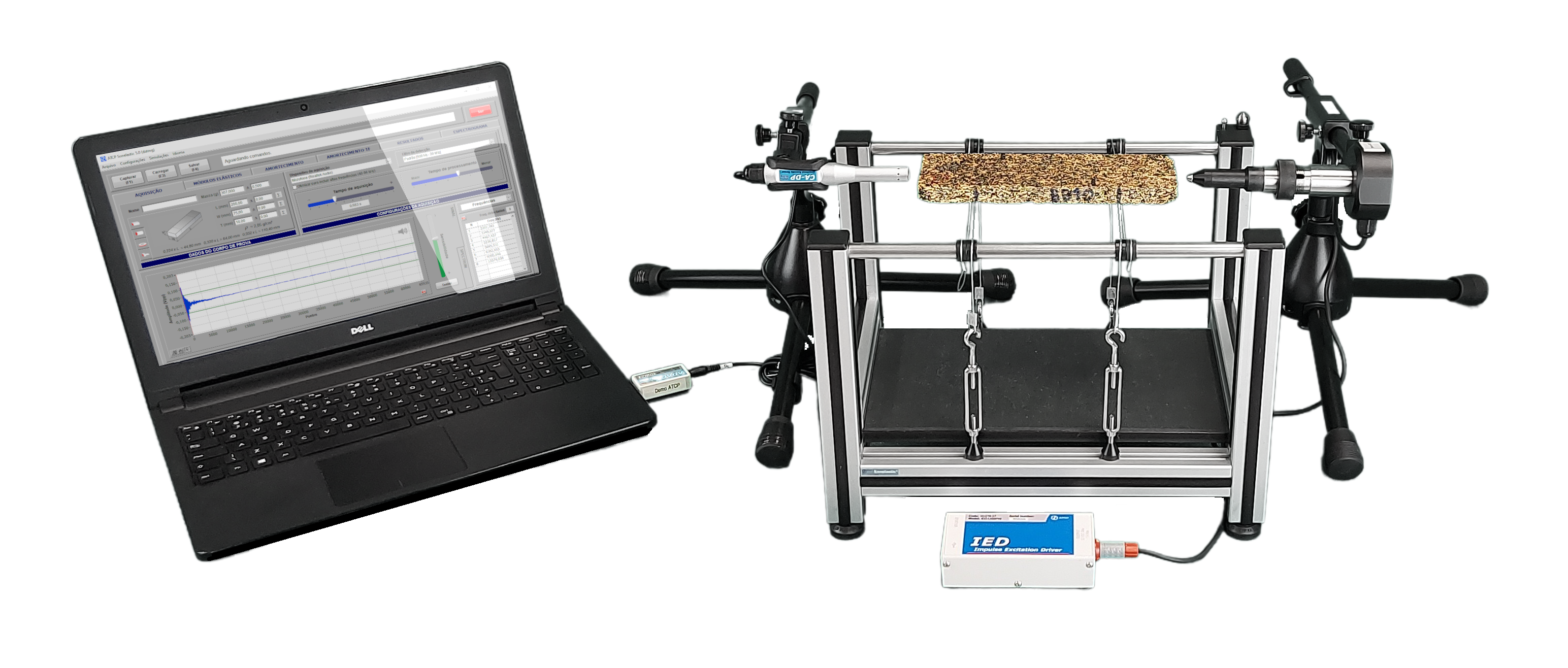

Sistema Sonelastic para muestras medianas Longitudinal
Compuesto de caucho vulcanizado en modo vibración longitudinal.

Las imágenes muestran algunas configuraciones posibles del Sistema Sonelastic para probetas de hormigón, refractarios, cerámica, madera y composites de tamaño medio. Nota: La unidad de control del dispositivo de impulso automático IED utiliza un cable USB que no se muestra en las imágenes.

Especificaciones generales del sistema:

  • Rango para módulo de Young: desde 0.5 hasta 900 GPa.
  • Rango de frecuencia: desde 20 Hz hasta 96 kHz.
  • Modos de vibración: Flexional, torsional y planal.
  • Rango de dimensiones: desde 100 mm (~ 4 pulgadas) hasta 450 mm (~ 18 ¾ pulgadas):
  • Geometrías: Barras de sección transversal cuadrada o rectangular, cilindros, discos y anillos.

Barras de sección transversal cuadrada
  • Ancho y espesura (A): 2 hasta 170 mm.
  • Largo (L): desde 100 hasta 450 mm.
  • Razón de aspecto: L/A ≥ 3.
Barras de sección transversal rectangular
  • Espesura (T): desde 2 hasta 170 mm.
  • Ancho (W): desde 2 hasta 170 mm.
  • Largo (L): desde 100 hasta 450 mm.
  • Razón de aspecto: L/W ≥ 4 y W/T ≤ 8.
Cilindros
  • Diámetro (D): desde 2 hasta 200 mm.
  • Largo (L): desde 100 hasta 450 mm.
  • Razón de aspecto: L/D ≥ 2.
Discos
  • Espesura (T): desde 5 hasta 60 mm.
  • Diámetro (Do): desde 80 hasta 380 mm.
  • Razón de aspecto: D/T ≥ 10.
Anillos
  • Espesura (T): desde 5 hasta 60 mm.
  • Diámetro externo (Do): desde 80 hasta 380 mm.
  • Diámetro interno (Di): desde 0 hasta 190 mm.
  • Razón de aspecto: Do/T ≥ 10 y Do/Di ≥ 2.

Elementos de este Sistema:

  • 01 Licencia do Software Sonelastic® con actualización por 5 años;
  • 01 Computadora Dell Inspiron Laptop 15 3000 o Desktop Vostro 3681 con MS Windows;
  • 01 Módulo USB de adquisición de señal ADAC o tarjeta PCIe XONAR;

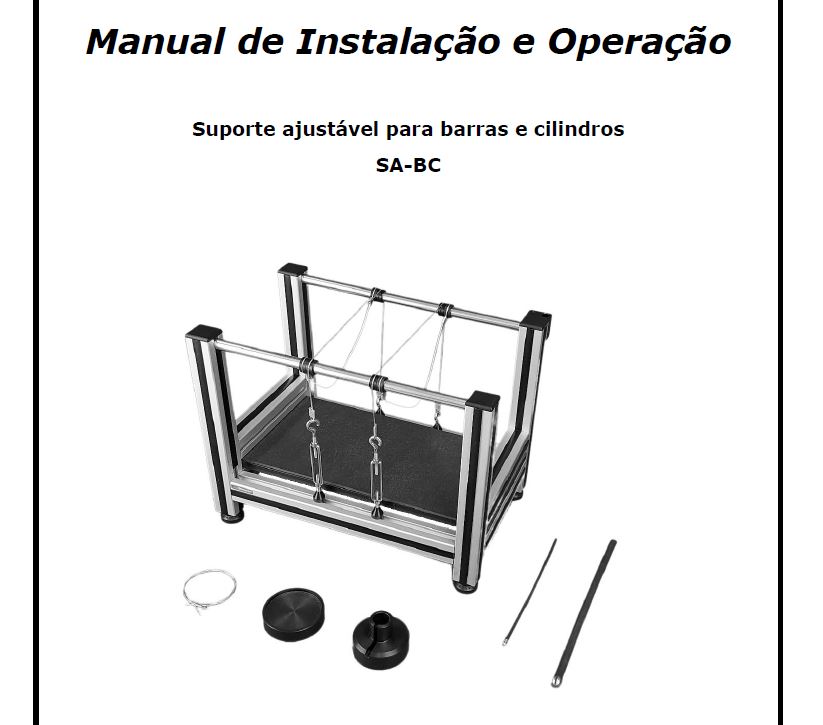

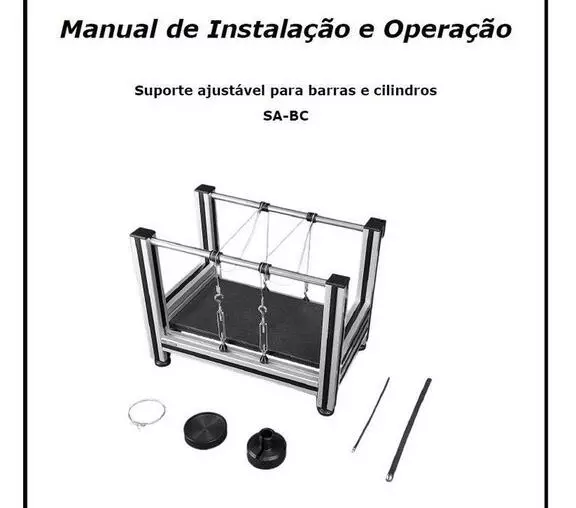

  • 01 Soporte ajustable SA-BC para barras y cilindros;
  • 01 Soporte ajustable SX-PD para discos y anillos;
  • 01 Conjunto de dispositivos de impulso manual [01 ligero y 01 medio];
  • 01 Dispositivo de Impulso Automático IED con Dispositivo de Impacto RT medio;
  • 01 Sensor Acústico CA-DP con base de montaje vertical;
  • 02 Trípodes ajustables [para el Dispositivo de Impulso y el Sensor Acústico];
  • Manuales de instalación y operación.
Configuración básica:
  • 01 Licencia do Software Sonelastic® con actualización por 5 años [Catálogo página 14];
  • 01 Módulo USB de adquisición de señal ADAC [Catálogo página 11];
  • 01 Soporte ajustable SA-BC para barras y cilindros [Catálogo página 03];
  • 01 Conjunto de dispositivos de impulso manual (01 ligero y 01 medio) [Catálogo página 12];
  • 01 Sensor Acústico CA-DP con base de montaje vertical [Catálogo página 10];
  • Manuales de instalación y operación;
  • Envío y entrenamiento.
Elementos opcionales de la configuración básica:
  • 01 Computadora Dell Inspiron Laptop 15 3000 o Desktop Vostro 3681 con MS Windows [Catálogo páginas 15 y 16];
  • 01 Tarjeta de adquisición de señal PCIe XONAR [Catálogo página 12];
  • 01 Soporte ajustable SX-PD para discos y anillos [Catálogo página 05];
  • 01 Dispositivo de Impulso Automático IED con Dispositivo de Impacto RT medio [Catálogo página 08];
  • 02 Trípodes ajustables, para el Dispositivo de Impulso IED y el Sensor Acústico CA-DP [Catálogo página 13];
  • Envío, instalación y capacitación en el sitio.

Condiciones comerciales:

  • Plazo de entrega: Dentro de los 30 días siguientes a la orden de compra;
  • Periodo de garantía: 02 años.
