• Escute seus materiais,
    seus sons lhe dirão muito sobre as propriedades elásticas!

    Saiba mais
  • Alta tecnologia, excelente custo-benefício...Alta tecnologia, excelente custo-benefício...

    Nossa equipe de físicos, engenheiros e técnicos altamente qualificados está orgulhosa em oferecer-lhe osOs sistemas Sonelastic®, que compreendem um Software fácil de usar, uma eletrônica desão de alta tecnologia, alta precisão e excelente relação custo-benefício. e uma mecânica de precisão com excelente relação custo-benefício.
  • ...e alto padrão de atendimento!

    A ATCP Engenharia Física, Divisão Sonelastic, se compromete em lhe oferecer um atendimento excelente suporte e atendimento excelentes. O Sonelastic® foi desenvolvido e é fabricado no Brasil, o que nos possibilita proporcionar um suporte técnico rápido e eficaz. Saiba mais
  • 1
  • 2
  • 3
  • Sistemas Sonelastic
  • Software
  • Excitação & captura
  • Suportes de amostras

Sistemas Sonelastic®

Para a caraterização rápida, precisa e não-destrutiva dos módulos elásticos e do amortecimento de materiais empregando a Técnica de Excitação por Impulso.

Sonolastic, configuração para amostras pequenas.

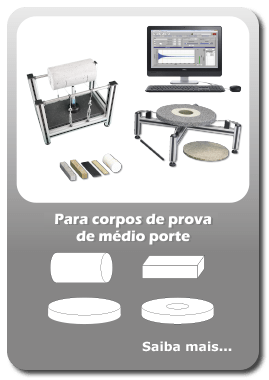

Sonelastic, configuração para amostras de médio porte.
Sonelastic, configuração para amostras de grande porte.
Personalizado

Os Sistemas Sonelastic® são instrumentos modulares customizáveis. Qualquer sistema Sonelastic® contém pelo menos um suporte para aplicar as condições de contorno dos modos de vibração; um pulsador, para excitar a amostra; um captador acústico, para detectar a resposta acústica da amostra, e o software Sonelastic®, para processar a resposta acústica e fazer os cálculos necessários. Os Sistemas Sonelastic® são capazes de caracterizar amostras com módulos elásticos entre 0,5 e 1.000 GPa e de dimensões entre 2 cm e 5,3 m.

Informações gerais

Sonelastic® Software

O Software Sonelastic® é um analisador de vibrações transitórias otimizado para o cálculo dos módulos elásticos e do amortecimento de materiais pela Técnica de Excitação por Impulso. O Software identifica as frequências de vibração e os respectivos amortecimentos através do processamento da resposta acústica da amostra à excitação mecânica por impulso (leve ‘pancada’ no corpo de prova). Os cálculos e a determinação das incertezas pelo software Sonelastic® estão de acordo com a norma ASTM E1876 -15.

Saiba mais

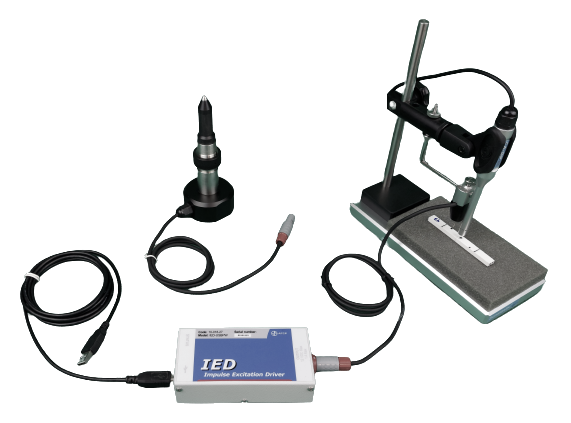

Pulsador e Captador Acústico

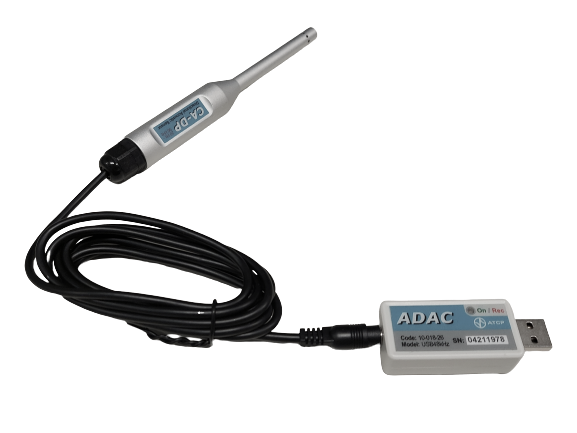

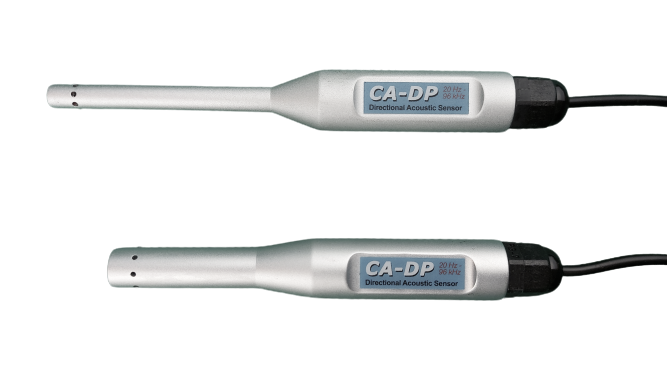

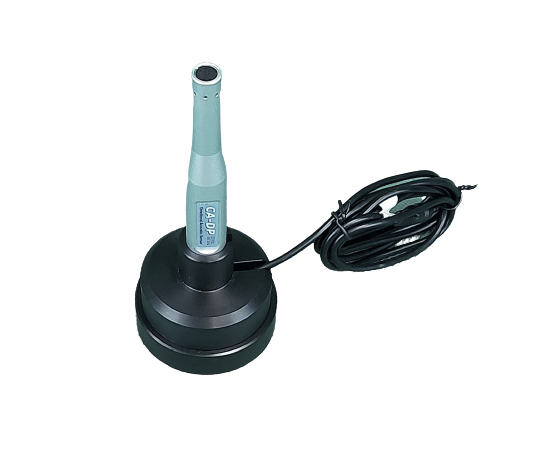

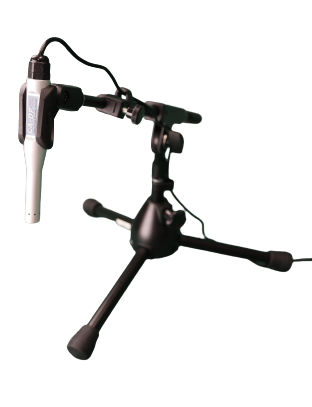

O Pulsador Eletromagnético Automático IED compreende uma eletrônica digital e pulsadores eletromagnéticos. O IED permite a automação de medições em função do tempo e assegura a reprodutibilidade da excitação. O CA-DP é um Captador Acústico projetado para a Técnica de Excitação por Impulso e para os Sistemas Sonelastic®. O CA-DP é direcional e com faixa de frequência de 20 Hz a 96 kHz.

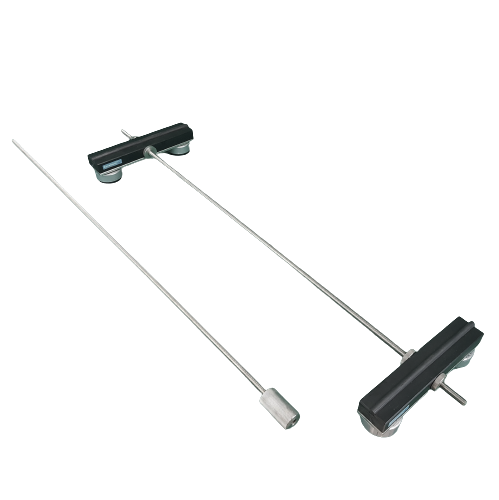

Suportes de Amostras

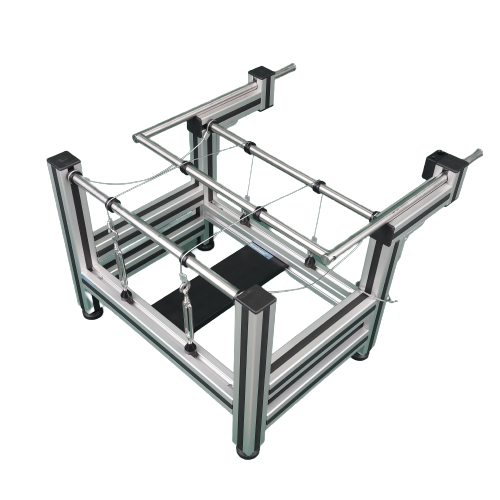

A função dos suportes na Técnica de Excitação por Impulso e nos Sistemas Sonelastic® é apoiar a amostra sob suas linhas nodais ao mesmo tempo em que permite a vibração livre. A fim de garantir a maior flexibilidade possível de geometrias, dimensões e modos de vibração, a ATCP Engenharia Física, Divisão Sonelastic, oferece uma ampla gama de suportes. Se nossos suportes padrão não atenderem às suas necessidades, podemos desenvolver um modelo sob medida.

Saiba mais sobre os Suportes
  • Aplicações

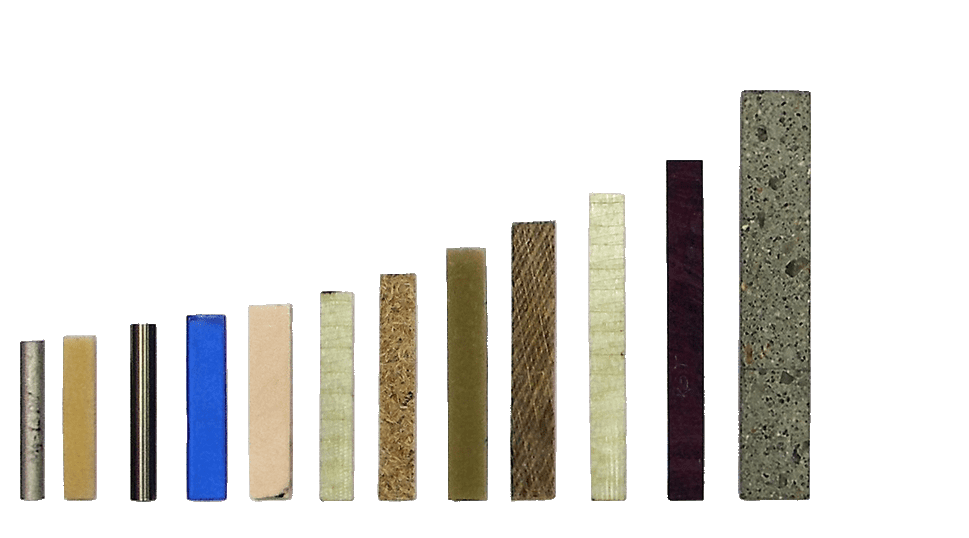

    Os Sistemas Sonelastic® são capazes de testar qualquer material com módulos elásticos entre 0,5 e 1.000 GPa. O processo é não-destrutivo e caracteriza de forma simultânea o módulo Young, o módulo de cisalhamento, o coeficiente de Poisson e o amortecimento.
    Materiais cerâmicos
    Cerâmicas
    e Refratários
    Concretos e cimentosos
    Concretos
    e Cimentícios
    Compostos e madeiras
    Compósitos
    e Madeiras
    Biomateriais e Polímeros
    Biomateriais
    e Polímeros
    Metais e ligas
    Metais
    e Ligas
  • Engenharia de Materiais para altas temperaturas

    Sonelastic® oferece acessórios e fornos instrumentados para a caracterização automática do módulo de elasticidade em função do tempo e da temperatura, sendo aplicável aos estudos que envolvem ciclos de secagem, cura e sinterização. As configurações automáticas permitem medições em série a intervalos tão curtos quanto 40 segundos.
    Caracterização automática, gráficos.
    Caracterização automática, gráficos.
    Caracterização automática, gráficos.
  • Refinamento de análises por elementos finitos (FEA)

    O conhecimento exato dos módulos elásticos e do amortecimento é crucial para a precisão e a confiabilidade de análises por elementos finitos. Os Sistemas Sonelastic® permitem a caracterização não-destrutiva do módulo de Young, do módulo de cisalhamento, do coeficiente de Poisson e do amortecimento de materiais. Também é possível aferir os principais coeficientes elásticos de materiais não-isotrópicos.
    Modelos de elementos finitos
    Modelos de elementos finitos
    Modelos de elementos finitos
  • 1
  • 2
  • 3

Fundamentos

  • A Técnica de Excitação por Impulso +

    Essa técnica baseia-se nas frequências naturais de vibração. Após sofrer uma “pancada” moderada, o corpo de prova emite... Saiba mais
  • Normas relacionadas +

    Os Sistemas Sonelastic® atendem as normas ASTM E1876, C1259, C215 e correlatas (tanto para temperatura ambiente como para altas e Saiba mais
  • Artigos relacionados +

    Referências relacionadas com as equações e cálculos utilizados pelo Software Sonelastic®. Algumas referências relacionadas com as técnicas empregadas nos Sistemas Saiba mais
  • Módulos elásticos +

    Esta seção do site apresenta uma visão geral do que são os módulos elásticos e a relevância destas propriedades para Saiba mais
  • Amortecimento +

    Uma visão geral resumida do que é o amortecimento e da relevância desta propriedade para a ciência e engenharia de materiais. Saiba mais
  • 1

Informativos técnico-científicos

  • ITC-05 – Caracterização de maderias +

    Caracterização dos módulos elásticos de madeiras e derivados empregando a Técnica de Excitação por Impulso. Saiba mais
  • ITC-06 Caracterização dos compósitos +

    Caracterização dos Módulos Elásticos de compósitos utilizando a Técnica de Excitação por Impulso. Saiba mais
  • ITC-07- Caracterização de concretos +

    Estimativa do módulo de elasticidade estático de concretos utilizando a Técnica de Excitação por Impulso Saiba mais
  • 1

Tabelas de propriedades de materiais

  • Cerâmicas +

    Valores do modulo Young (módulo de elasticidade) e do coeficiente de Poisson a temperatura ambiente para cerâmicas e materiais semi-condutores Saiba mais
  • Compósitos +

    Valores do módulo de Young (módulo de elasticidade) e coeficiente de Poisson a temperatura ambiente para vários compósitos utilizado em engenharia. Saiba mais
  • Metais ferrosos +

    Valores do módulo de Young (módulo de elasticidade) e coeficiente de Poisson a temperatura ambiente para vários metais ferrosos utilizados Saiba mais
  • Metais não ferrosos +

    Valores do módulo de Young (módulo de elasticidade) e coeficiente de Poisson a temperatura ambiente para vários metais não ferrosos Saiba mais
  • 1
  • 2

Testemunhos de clientes sobre os Sistemas Sonelastic®

  • Prof. Dr. RODRIGUES, J. A.(GEMM/DEMA/UFSCar)REFRATÁRIOSA ATCP tem uma boa base tecnológica e conhecimento científico compatíveis com a área que atua. O produto Sonelastic tem qualidade e bom desempenho e os preços são convidativos comparados com equivalentes. O dirigente da empresa está sempre disposto a discutir necessidades específicas.
  • Prof. Dr. Alexandre L. S. Borges(ICT/SJC-UNESP)BIOMATERIAISO Sonelastic é utilizado frequentemente por nossos alunos de pós-graduação e docentes pesquisadores. A determinação das propriedades é de fácil execução, porém, como utilizamos biomateriais com alta rigidez,as dimensões dos corpos de prova necessitam ser grandes e isto encarece um pouco a pesquisa. Para a caracterização de polímeros usados para restaurações e cimentação, o Sonelastic é sensacional, pois com dimensões pequenas 20x7x2 mm temos tanto o módulo de Young, como a razão de Poisson. O equipamento é de uso simples e basta um treinamento de no máximo de 30 minutos e o aluno de pós-graduação já fica independente.
  • Prof. Dr. Salomão, R.(Dep.Eng.Mat./EESC-USP)REFRATÁRIOSEm meu grupo de pesquisa nós usamos o Sonelastic para calcular o módulo de elasticidade de estruturas de cerâmica porosa que são usadas como isolantes térmicos. O equipamento é muito fácil de ser usado e conservado e é preciso (em comparação às técnicas destrutivas). O suporte técnico dado pela ATCP é certamente um dos melhores que já conheci. Além disso, como professor de Ciências dos Materiais, eu costumo usar o Sonelastic como um apoio didático para explicar as propriedades mecânicas dos materiais, os efeitos dos tratamentos térmicos e de choques térmicos e testes não destrutivos.
  • 1
  • 2
